耐腐蚀磁力泵

Aulank MDW-15 压铸模温机磁力泵

产品描述:压铸模温机磁力泵主要配套于精密模温机,高温压铸模温机,耐温水180度,油350度,性能稳定,无泄漏.
服务热线:18753652383
立即咨询

Aulank MDW-15 压铸模温机磁力泵

1.磁力泵浦简介;

  磁力泵为磁力驱动式超高温旋涡泵,泵浦外观精美、振动小、噪音低、应用于循环350以内高温导热油,循环180以内热水。

2.磁力泵应用领域;

     精密超高温模温机、高低温检测设备、反应釜保温、化工设备等行业。

3.磁力泵产品图片;


4.磁力泵特点;

序号

泵浦特点

01

耐-80℃~350℃以内温度范围

02

扬程高、流速快

03

磁力驱动式、密封性能稳定性高

04

噪音低、振动小


5.磁力泵材质;

序号

名称

泵浦材质

技术特性

01

外磁体

碳钢+特殊高温磁钢

耐高温、磁性稳定、动平衡精度高

02

迫紧环

不锈钢

耐温高、热胀冷缩形变量小、性能稳定

03

内磁体

不锈钢+特殊高温磁钢

耐高温、磁性稳定、动平衡精度高

04

轴套

碳化硅

自润滑性好、耐温高、耐磨性好

05

隔离套

不锈钢+合金

激光焊接工艺、强度高、磁涡流损失小

06

叶轮

不锈钢或铜

加工精度高、表面特殊处理、耐磨性好、水利性能优越

07

泵体+泵盖

不锈钢

精密铸造成型、致密性高、加工精度高、水力性能优越

08

轴芯

碳化硅

自润滑性好、耐高温、耐磨性好

09

电机

H级漆包线+冷轧矽钢片

全自动嵌线;真空浸漆;F级绝缘等级;温升低;IP54防护等级;进口品牌高温轴承;

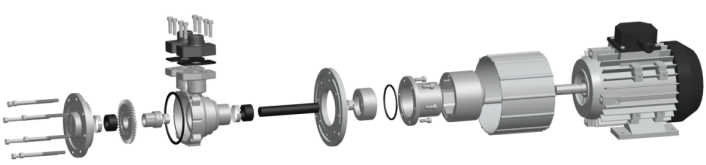

6.磁力泵结构分解图;


7.磁力泵使用条件;

高温热水

高温导热油

乙二醇

工作环境温度

最高海拔

最大工作压力

+5-+180

+5-+350

-80℃ - +180℃

-5-+40

1000m

10bar


8.磁力泵规格性能参数;

型号

口径

电机

性能参数

泵浦

自重

kg

进口

出口

功率

kw

匹数

Hp

电压

频率

Hz

转速

rpm

最高/使用扬程

M

最大流量L/Min

MDW-15

DN20

DN20

1.1

1.5

3Ø-380v

50

2760

60/40

60

17

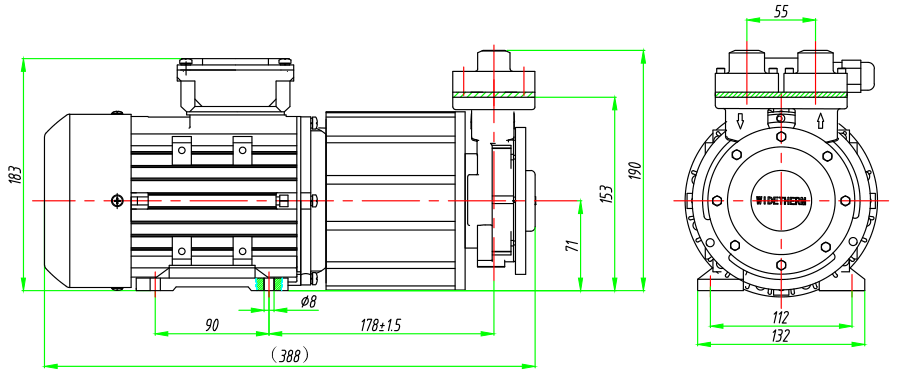

9.磁力泵安装尺寸图;

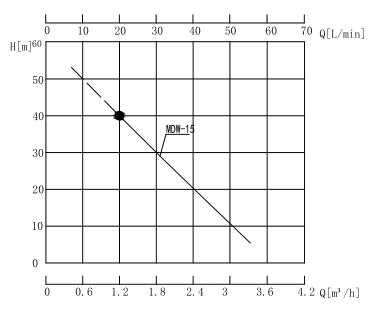

10.磁力泵性能曲线图;


测试基础:

    性能曲线对应于水在20℃时以正常速度运输.扬程和流量的误差是±10%,性能误差是±10%.泵的性能随输送流体介质的比重及密度的不同而产生变化.
