奥兰克MDW-40模温机热水180度高温磁力泵

产品描述:高温磁力泵应用于循环350℃以内高温导热油,循环180℃以内热水、低温-80℃以内防冻液等介质。可根据客户需求,定制变频、防爆、特殊电源等电机
服务热线:18753652383
立即咨询

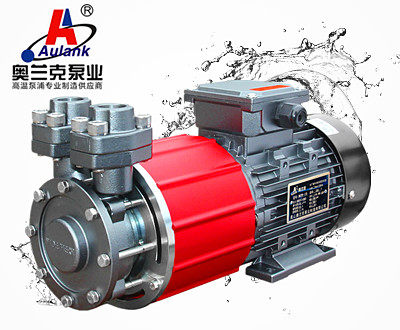

奥兰克MDW-40模温机热水180度高温磁力泵

MDW-10磁力泵 (2).jpg

1.高温磁力泵简介:

     高温磁力泵为磁力驱动式超高温旋涡泵,移送循环介质为不含颗粒、纤维的液体(水、导热油、乙二醇)等。泵浦外观精美、振动小、噪音低。应用于循环350以内高温导热油,循环180以内热水、低温-80℃以内防冻液等介质。可根据客户需求,定制变频、防爆、特殊电源等电机。

2.高温磁力泵应用领域

精密超高温模温机、皮革滚轮加热设备、反应釜保温、高低温检测设备等行业

3.高温磁力泵特点

序号

泵浦特点

01

耐-80℃~350℃以内温度范围

02

扬程高、流速快

03

磁力驱动式、密封性能稳定性高

04

外观精美、噪音低、振动小


4.高温磁力泵技术特性

序号

名称

泵浦材质

技术特性

01

外磁体

碳钢+特殊高温磁钢

耐高温、磁性稳定、动平衡精度高

02

迫紧环

不锈钢

耐温高、热胀冷缩形变量小、性能稳定

03

内磁体

不锈钢+特殊高温磁钢

耐高温、磁性稳定、动平衡精度高

04

轴套

碳化硅

自润滑性好、耐温高、耐磨性好

05

隔离套

不锈钢+合金

激光焊接工艺、强度高、磁涡流损失小

06

叶轮

不锈钢或铜

加工精度高、表面特殊处理、耐磨性好、水利性能优越

07

泵体+泵盖

QT500(球墨铸铁)

精密铸造成型、致密性高、加工精度高、水利性能优越

08

轴芯

碳化硅

自润滑性好、耐高温、耐磨性好

09

电机

H级漆包线+冷轧矽钢片

全自动嵌线;真空浸漆;F级绝缘等级;温升低;IP54防护等级;进口品牌高温轴承;

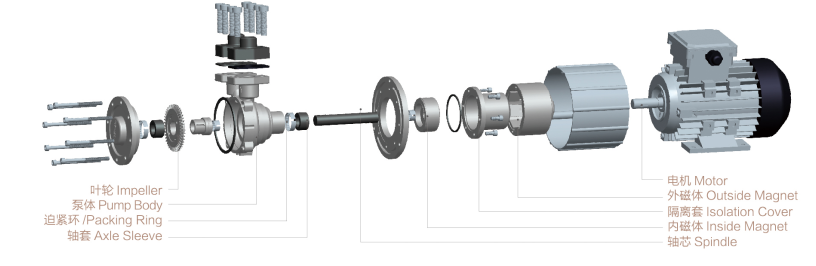

5.高温磁力泵分解图


6.高温磁力泵使用条件

高温热水

高温导热油

乙二醇

工作环境温度

最高海拔

最大工作压力

+5-+180

+5-+350

-80℃ - +180℃

-5-+40

1000m

10bar


7.高温磁力泵性能参数

型号

口径

电机

性能参数

泵浦

自重

kg

进口

出口

功率

kw

匹数

Hp

电压

频率

Hz

转速

rpm

最高/使用扬程

M

最大流量L/Min

MDW-40

DN25

DN25

3

4

3Ø-380v

50

2760

100/70

100

35

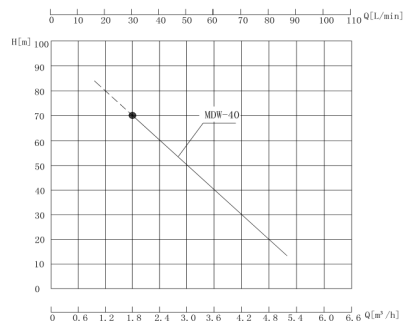

8.高温磁力泵性能曲线图


测试基础:

     性能曲线对应于水在20℃时以正常速度运输。扬程和流量的误差是±10%,性能误差是±10%.泵的性能随输送流体介质的比重及密度的不同而产生变化。

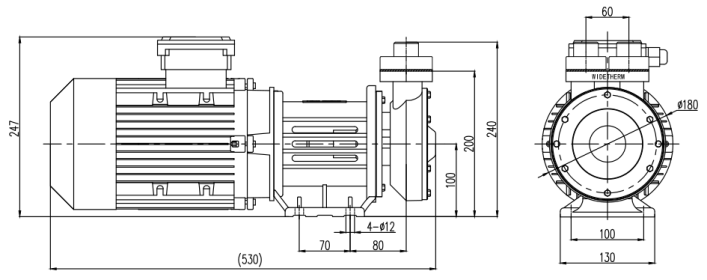

9.高温磁力泵安装尺寸图

MDW-40 高温磁力泵安装尺寸图.png
